您好,欢迎来到 长兴锦远耐火材料有限公司官方网站!

18657298080

耐火砖厂家

新闻分类

联系我们

长兴锦远耐火材料有限公司

联系人:周先生

手   机:18657298080

邮 箱:jznh5116@163.com

网址:www.cxjynhcl.com

地 址:浙江省湖州市长兴县太湖街道王浜头工业园区


什么是磷酸盐耐磨砖?

您的当前位置: 首 页 >> 新闻中心 >> 技术知识

什么是磷酸盐耐磨砖?

发布日期:2019-11-05 作者: 点击:

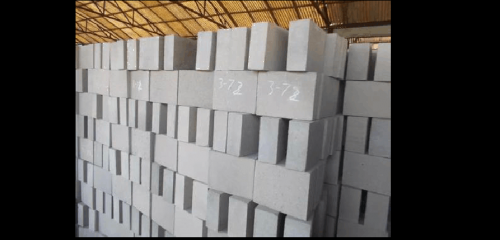

      磷酸盐耐磨砖是磷酸盐结合高铝砖的一个分支,磷酸盐耐磨砖是以致密的特级或一级高铝矾土熟料为主要原料,磷酸溶液或磷酸铝溶液为结合剂,经半干法机压成型后,于400~600℃热处理而制成化学结合耐火制品。它属于免烧砖,为避免在高温使用过程中制品收缩较大,配料中一般需要引入加热膨胀性原料,如蓝晶石、硅线石、叶蜡石、硅石等。

首先我们要知道磷酸盐砖与耐磨砖均属于磷酸盐结合高铝质窑衬砖,磷酸盐砖使用的集料主要为5~10mm的回转窑1600℃煅烧铝矾土熟料,机压成型,结合剂是50%左右的磷酸溶液,显气孔率大,同样温度条件下,其弹性模量较低,但热震稳定性好。主要适用于回转窑的预然带,分解带及窑门罩,冷却机内衬等易掉砖的部分。而耐磨砖使用的矾土集料则小于5mm,使用的成型结合剂也与磷酸盐砖不同,为磷酸和氢氧化铝按照一定的摩尔比配成的磷酸铝溶液,压制的也比较紧密,强度高,耐磨性能好,但是相比之下热震稳定性则较差。主要适用于中小型干法窑及湿法窑的过渡带和烧成带。虽然两种砖在烧制时采用的结合剂不同,但两种砖在使用的过程中,磷酸成分均会与砖面烧铝矾土细粉和耐火粘土互相发生各种物理及化学反应,最终形成以方石英型正磷酸铝为主的结合剂。 

    虽然两种砖在烧制时采用的结合剂不同,但两种砖在使用的过程中,磷酸成分均会与砖面烧铝矾土细粉和耐火粘土互相发生各种物理及化学反应,最终形成以方石英型正磷酸铝为主的结合剂。 

    磷酸盐砖适用于烧成带,磷酸盐耐磨砖适用于冷却带和放热反应帯与分解带末端。在水泥工业磷酸盐砖正在取代高铝砖,得到普遍应用。  

磷酸盐砖的密度为2.77g/cm3。 

本文网址:http://www.cxjynhcl.com/news/435.html

关键词:磷酸盐耐磨砖,磷酸盐耐磨砖特性

上一篇:优质砖的特征
下一篇:没有了

最近浏览:

浙公网安备 33052202000287号
