产品中心

产品中心

联系我们

长兴锦远耐火材料有限公司

联系人:周先生

手   机:18657298080

座   机:0572-6123992

邮 箱:jznh5116@163.com

网址:www.cxjynhcl.com

地 址:浙江省湖州市长兴县太湖街道王浜头工业园区


抗剥落高铝砖

您的当前位置: 首 页 >> 产品中心 >> 刚玉碳化硅制品

抗剥落高铝砖

  • 所属分类:刚玉碳化硅制品

  • 点击次数:
  • 发布日期:2021/06/29
  • 在线询价
  • 详细介绍

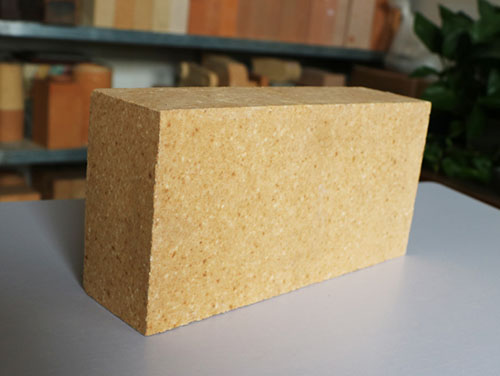

抗剥落高铝砖








抗剥落高铝砖是以高铝码土为主要原料,添加含氧化锆材料或其他原料,经压制成型和烧成后,具有较好的抗剥落性能的定形耐火制品。



我司生产的抗剥落高铝砖具有优异的热震稳定性,荷重软化温度高,耐碱和热科侵蚀高温抗剥落、抗结皮、结圈以及导热系教低等优点,主要应用于水泥回转窑过渡带、预热器及其他要求耐热震的热工设备上。


抗剥落高铝砖采用高铝矾土为主要原料,引入少量ZrO2(因ZrO2呈单斜和四方型之间的相变,可提高制品的热震稳定性),加入复合结合剂和添加剂,通过控制泥料的颗粒级配,经成型和高温烧成制得的耐火制品成为抗剥落高铝砖。


抗剥落机理是由于引入ZrO2后,其微观结构特征决定了具有抗剥落性能。


①ZrO2集合体周围有明显的微裂纹,该集合体与周围的刚玉、莫来石有明显的间隙脱皮。


②发育良好的ZrO2集合体呈柱状,在空间形成层状分布,ZrO2之间有细小狭缝,其尺寸只有1?5μm,形成沟道结构。这种结构乱层迭加,迂回曲折,有利于应力传递和分散。


③莫来石发育良好,呈纤维状,与ZrO2和刚玉等在空间交错存在,形成复合增强结构。显然,ZrSiO4在高温下分解时与周围的Al2O3反应,生成ZrO2与莫来石,ZrO2晶体的存在阻止了纤维状莫来石晶体及板柱状刚玉的生长,并被其包裹,因此在ZrO2周围呈乱层状态。


④岩相分析表明刚玉和莫来石结构的交错,ZrO2间插其中,在周围存在微裂纹,较大ZrO2晶体自身及周围有放射状微裂纹。

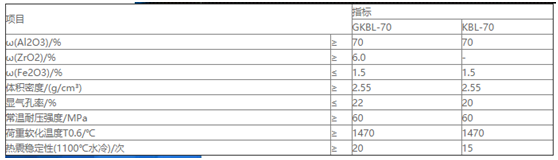

抗剥落高铝砖的上述结构在承受应力时会起到能量逸散,提高热稳定性及高温强度的效果。


本文网址:http://www.cxjynhcl.com/product/615.html

关键词:抗剥落高铝砖厂家,抗剥落高铝砖优势,湖州抗剥落高铝砖

上一篇:没有了
下一篇:刚玉莫来石砖

最近浏览:

相关产品:

相关新闻:

浙公网安备 33052202000287号
